FLIPS FLOPS

FLIP FLOP

O QUE É?

Um flip-flop é um circuito eletrônico com dois estados estáveis que podem ser usados para armazenar dados binários. Os dados armazenados podem ser alterados aplicando diversas entradas. De forma geral podemos representar o flip-flop como um bloco onde temos 2 saídas: Q e Q’ (Q linha), entrada para as variáveis e uma entrada de controle (Clock). A saída Q será a principal do bloco. Este dispositivo possui basicamente dois estados de saída. Para o flip-flop assumir um destes estados é necessário que haja uma combinação das variáveis e do pulso de controle (Clock). Após este pulso, o flip-flop permanecerá neste estado até a chegada de um novo pulso de clock e, então, de acordo com as variáveis de entrada, mudará ou não de estado.

COMO FUNCIONAM?

Como os flip-flop são implementados na forma de circuitos integrados, eles também necessitam de conexões de alimentação. A pulsação ou mudança no sinal do clock faz com que o flip-flop mude ou retenha seu sinal de saída, baseado nos valores dos sinais de entrada e na equação característica do flip-flop.

EXEMPLOS E TIPOS:

TIPO RS BÁSICO

Temos as duas saídas Q e Q’ e suas variáveis de entrada são um Set e um Reset, onde o Set seleciona o nível lógico 1 na saída do circuito(Q) e o Reset que seleciona o nível lógico 0 na saída (Q’).

TIPO RS COM CLOCK:

A única alteração em é a entrada de um clock que é a peça fundamental para o circuito, pois quando ativo ele altera a saída de acordo com as variáveis de entrada.

TIPO JK:

Nada mais é que um Flip-Flop RS realimentado.

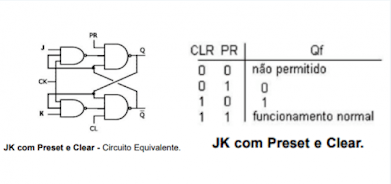

TIPO JK COM PRESET E CLEAR:

Temos a entrada de duas novas variáveis, o Preset e Clear, que determinam o funcionamento do Flip-Flop. Onde o Preset seleciona o nível lógico 1 na saída, independente do que está nas entradas, assim como o Clear seleciona o nível lógico 0 na saída independente do que está nas entradas.

Importante ressaltar o uso das portas inversoras antes das entradas preset e clear e por isso tivemos esse resultado. Podemos então concluir que quando as entradas Preset e Clear forem iguais a 1, o FlipFlop apresentará as mesmas características de um Flip-Flop tipo JK.

Tipo T:

Este Flip-Flop é obtido a partir de um Flip-Flop JK Mestre-Escravo, onde temos as entradas J e K curto-circuitadas, assim o circuito só pode assumir dois estados lógicos.
